近日，西安电子科技大学集成电路系郝跃院士团队教授张春福、博士柴文明、副教授朱卫东与Nano合作-Micro Letters(中国科学院I区TOP期刊，IF=31.6) 最新的研究成果发表在上面。

钙钛矿太阳能电池由于光吸收率高，载流子迁移率低，制造成本低，（PSCs）它引起了光伏领域的广泛关注。经过多年的发展，PSCs的最高光电转换效率已从3.8%提高到27%，接近单晶硅电池。然而，有机无机杂化钙钛矿热稳定性差，限制了其商业化进程。因此，提出了全无机CsPbx3钙钛矿。其中，CsPbi3钙钛矿在钙钛矿晶硅叠层设备中具有优异的热稳定性和巨大的应用潜力，被认为是光伏领域最具发展潜力的材料之一。黑色相（1.73） eV）非钙钛矿易向带隙宽的非钙钛矿转移δ-相位变化会降低设备的稳定性，因此高湿度环境下的长期运行稳定性仍然是CsPbI3电池面临的最大挑战。

针对上述问题，张春福教授的团队建议使用LA系统化合物（TbCl3）来提高Me-4PACZ的润湿性和光电性能，控制底部接口，实现晶粒生长控制和接口工程，并制备高质量、稳定的CsPBI3薄膜。

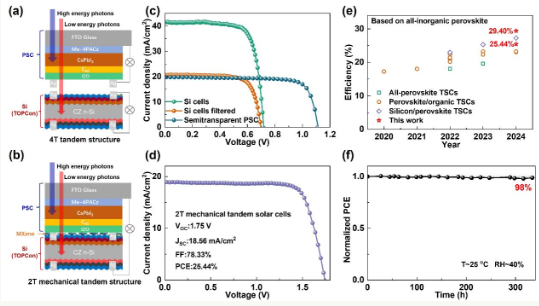

钙钛矿/晶硅叠层太阳能电池技术作为最有希望实现商业化生产的下一代新型光伏产品，引起了广泛关注，但界面能量损失和稳定性的提高一直是制约商业化钙钛矿/晶硅叠层电池生产的制约因素。为此，研究团队长期致力于高效稳定的全无机钙钛矿和钙钛矿/晶硅叠层太阳能电池的制备技术研究，获得了多种类型的高质量全无机钙钛矿薄膜沉积技术和设备组装技术。

该技术主要利用目前广泛使用的钛化合物，为高质量全无机钙钛矿膜沉积技术的开发提供了新的发展思路和策略，通过对薄膜结晶动力学和埋底界面的准确调节，为高效稳定的钙钛矿和钙钛矿/晶硅层太阳能电池器件的制备提供了新的理论指导和实验支持。
