最近，西北工业大学顾军渭教授团队在Advanced 研究论文在Materials期刊上发表。

电磁屏蔽材料结构的可控设计和性能可特性对其性能稳定性和适用性尤为重要。为激活羧甲基纤维素，引入了吸水盐CaCl2(CMC)结合墨水直写的弹性行为策略(DIW)3D打印解决了传统电磁屏蔽材料结构设计精度差、性能难以调节的瓶颈问题。

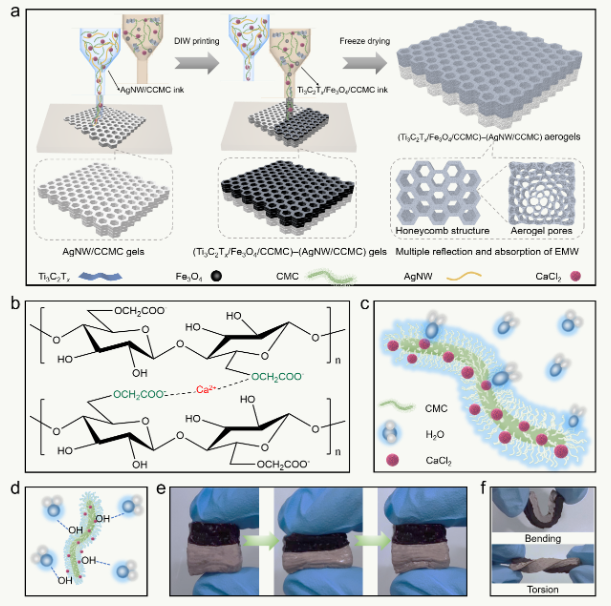

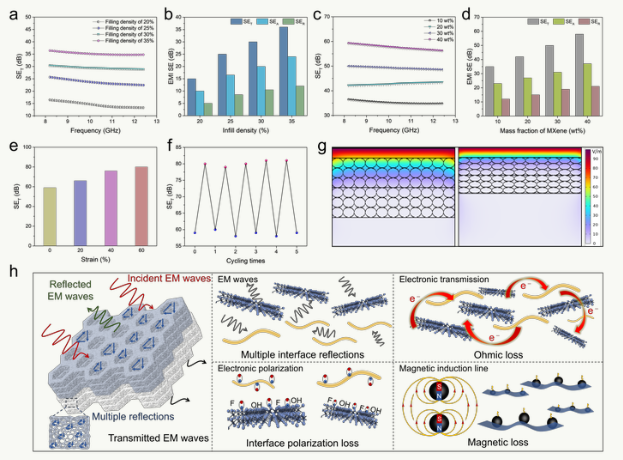

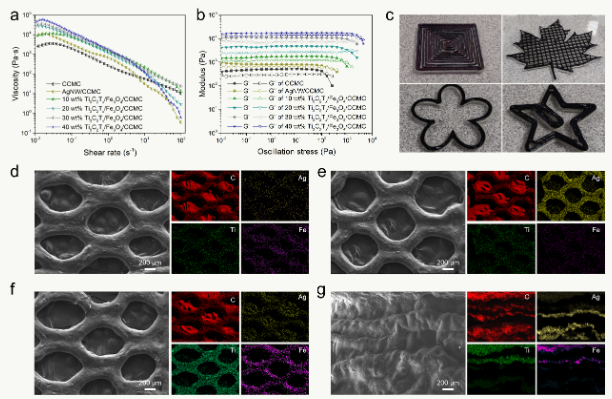

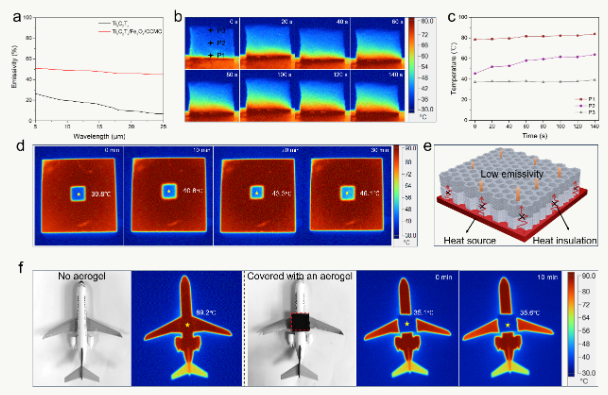

CMCC以CaCl2交联。(CCMC)作为基体，通过逐级DIW 获得蜂窝结构的3D打印沉积(Ti3C2)Tx/Fe3O4/CCMC)–(AgNW/CCMC)气体凝胶(Ti3C2)Tx/Fe3O4/CCMC)–(AgNW/CCMC)气凝胶具有良好的压缩回弹性，可以通过改变压缩应变来控制气凝胶的电磁屏蔽性能。当打印加密度为35%时、质量分数为40分的Ti3C2Tx wt%当气凝胶压缩应变为60%时，气凝胶的电磁屏蔽性能最好(80% dB)。与此同时，这种气凝胶具有优异的红外隐身特性，可以满足长期使用红外隐身高温目标的需要。

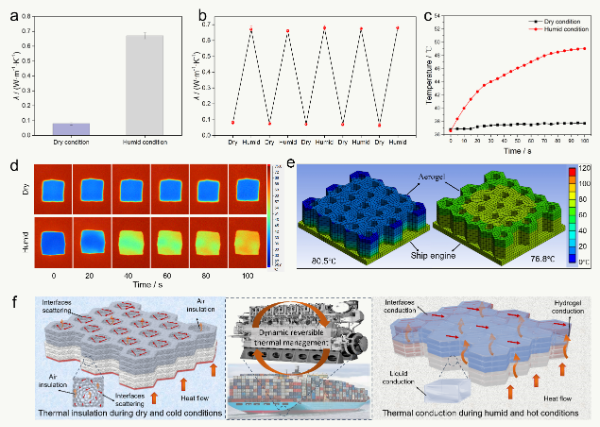

另外，这种气凝胶可以在干燥、寒冷、潮湿的环境中实现隔热(0.08 W·m?1·K?/导热(0.67 W·m?1·K?1)可逆转换。本工作制备的多功能设备具有可调电磁屏蔽性能和动态可逆热管理性能，在恶劣环保、智能热伪装、航天工程等领域具有广阔的应用前景。

化工学院副教授张雅莉是论文的第一作者，教授顾军渭和新加坡南洋理工大学教授周邈是共同的交流作者。该研究获得了国家自然科学基金、陕西省自然科学基础研究项目、陕西省创新能力支持项目、中央高校基础研究业务费专项基金等基金项目的资助和支持。
